Trimble GEDO

Inovação em Trimble GEDO CE

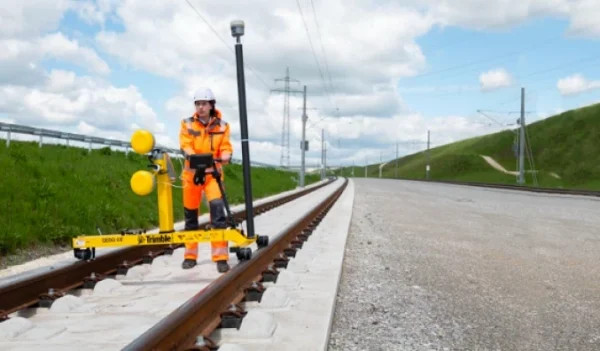

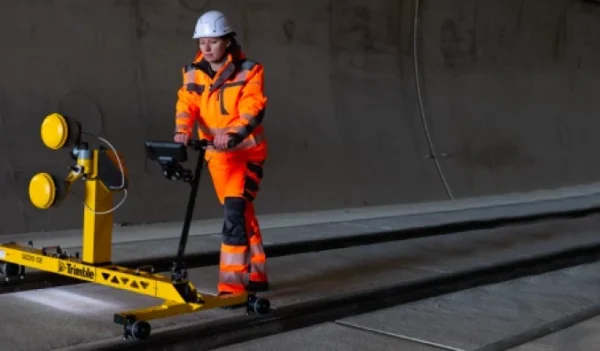

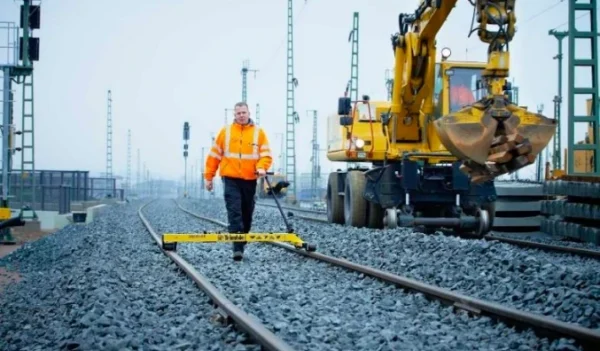

O Trolley de medição de via Trimble GEDO CE 2.0 é a unidade principal dos sistemas modulares de medição de via Trimble GEDO.

Ele oferece um ótimo nível de produtividade e flexibilidade. O trolley pode ser usado de forma independente ou em combinação com instrumentos geodésicos Trimble e outros sensores.

Ele pode ser facilmente adaptado a diferentes bitolas de via e, devido ao seu baixo peso, pode ser manuseado e operado por apenas uma pessoa.

Especificações Técnicas

• Bitolas disponíveis: 1000 mm, 1067 mm, 1435 mm, 1520 mm, 1600 mm, 1668mm, para outras bitolas consultar
• Medição da Bitola:
  – Intervalo de medição de variação na bitola: – 20 mm até + 60 mm
  – Precisão da medição de bitola: +/- 0,3 mm

Preencha o formulário e envie sua mensagem.

Em breve retornaremos o contato.

MediçãoRelativa

Utilize o GEDO para fazer a verificação de parâmetros de qualidade da ferrovia (superelevação, bitola e torção da via) de forma rápida. Com sensores internos que conseguem fazer a medição dos parâmetros com precisão submilimétrica, em intervalos personalizados.

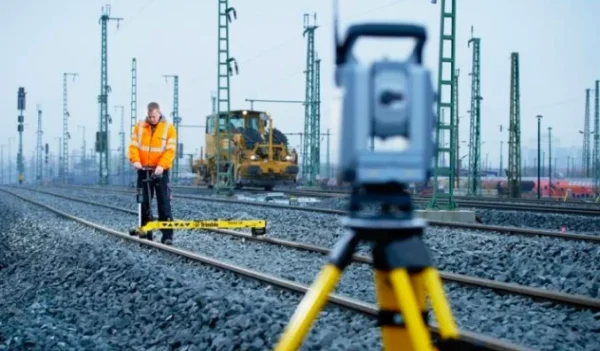

Levantamento da posição absoluta dos trilhos

Utilize o Gedo em combinação com estação robótica, receptores GNSS ou sistema inercial para realizar o levantamento georreferenciado das vias. Obtenha as coordenadas de ambos os trilhos de forma simultânea, além da curvatura e nivelamento dos trilhos.

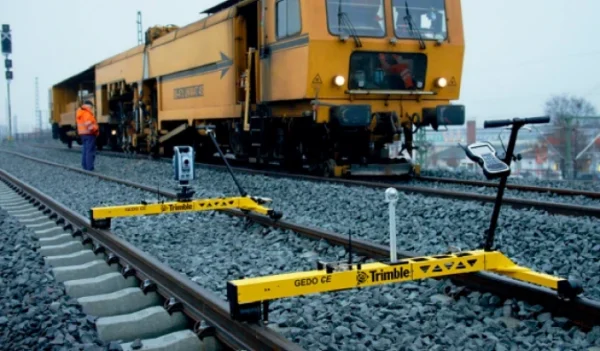

Pré Medição para socaria e reconstrução

Utilize a solução completa do Gedo para realizar o levantamento rápido dos trilhos, fazer a comparação com o alinhamento de projeto e definir os ajustes para as máquinas de socaria. Todo o processo é realizado de forma digital com vistas gráficas. Crie arquivos de ajustes da socaria para serem importados diretamente nas principais máquinas de socaria (Plasser, Matisa, Harsco, etc.)

Construção de trilhos sobre lajes de concreto

Utilize o GEDO na construção das vias com lajes de concreto.

Em conjunto com uma estação robótica, a solução possibilita medições rápidas e precisas do posicionamento dos trilhos para que as equipes de realizem os ajustes necessários em tempo real.

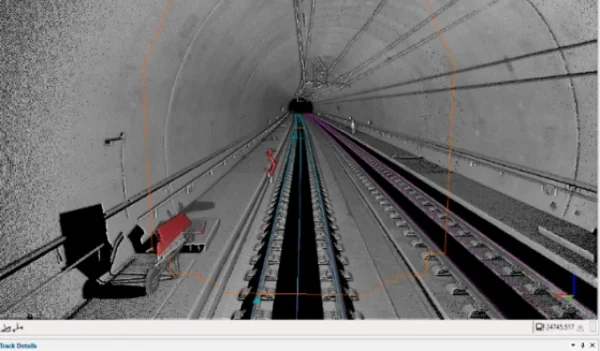

Levantamento com laser scannerdo ambiente próximo

Utilize o GEDO junto com um laser scanner para realizar a coleta cinemática de nuvem de pontos da infraestrutura ao redor dos trilhos para verificações de passagem ou documentação dos ativos do entorno.

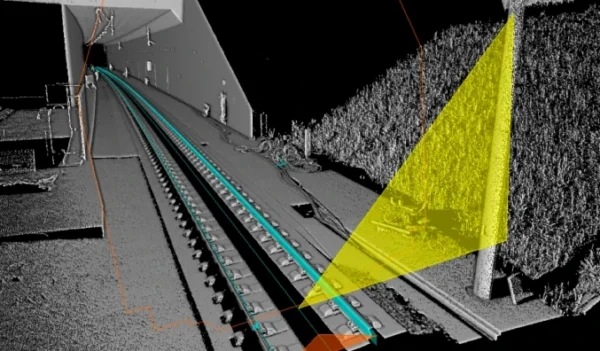

Verificação das dimensões para passagem de composição e As-Built

Simule a passagem de uma nova composição (locomotiva, vagões, etc) em uma via existente para checagem de possíveis choques com estrutura existente e as-built final.

Calculo de novo Alinhamento da Via

Utilize o software GEDO Novatrack para realizar o calculo reverso de alinhamento geométrico georreferenciado da via a partir das medições realizadas com o GEDO

Sistema modular que varia de acordo com a formas de trabalho

Componentes do Trolley GEDO CE 2.0:

• ColunaSensor preciso de superelevação e bitola
• Hodômetro
• Comunicação Bluetooth
